3P Filtro Retenção e Infiltração XL para poços de concreto

Filtros Integrados

Princípio do Funcionamento

  1. A água de chuva entra pelo bocal de DN 150 / DN 200
  2. Os detritos ficam retidos na cesta de aço inox. A cesta deve ser limpa conforme a necessidade local.
  3. Este bocal pode ser usado como entrada adicional ou como ladrão de emergência.
  4. A água limpa desce pelos bocais lateral ou inferior de DN 150 / DN 200 para o reservatório da chuva.
  5. É possível acoplar um freio d´´água.

Filtro simples de água de chuva com cesta coletora de detritos integrada, para a instalação dentro de reservatórios da água de chuva. A cesta coletora, de aço inox, é inserida no corpo do filtro de tal maneira que pode ser facilmente puxada pela haste de retirada.

O 3P Filtro Retenção e Infiltração XL é a opção ideal para sistemas concebidos para aproveitar a água de chuva limpa para a descarga sanitária e a rega de jardim e para terrenos onde é preciso infiltrar a água excedente no local.

Os dois bocais superiores DN 150 / DN 200 podem tanto servir de entrada quanto de ladrão de emergência.

A entrada da água no reservatório se dá pelo bocal lateral ou pelo inferior, ao qual pode ser conectado um freio d´água.

Conexão Entrada: DN 150/DN 200

Capacidade de conexão:
387 m² / 1347 m² de área de cobertura
Intervalo de manutenção até várias vezes ao ano, dependendo do volume da sujeira

CMaterial Cesta Filtrante: aço inox Ø 410 x 275 mm
Abertura da trama: 0,55 mm
Dimensões: Ø 785 x 815 mm

Dados Técnicos

Filtro de água de chuva conforme DIN 1989-2, Typ B

Conexão Entrada: DN 150 / DN 200
Conexão Saída para o reservatório: DN 150 / DN 200
Ladrão de emergência ou entrada adicional:
DN 150 / DN 200

Área a conectar:
387 m² / 1347 m² de cobertura

Material Carcaça: Polietileno
Material Cesta Filtrante: aço inox 1.4301
Abertura da trama: 0,55 mm

Peso: 10 kg

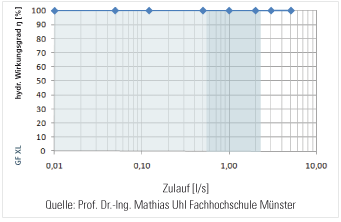

Ensaio de Desempenho

DN 150: Precipitação média na Alemanha 80% abaixo de 15 l/(sxha), o que resulta em um fluxo de volume de 0,58 l/s em uma área de telhado de 387 m²

DN 200: Precipitação média na Alemanha 80% abaixo de 15 l/(sxha), o que resulta em um fluxo de volume de 2,02 l/s em uma área de telhado de 1.347 m²

Diâmetro do tubo: DN 150
Fluxo máximo: 11,6 l/s
Área a conectar com maximal 200 l/(sxha): 580 m²
Área a conectar com maximal 300 l/(sxha): 387 m²

Diâmetro do tubo: DN 200
Fluxo máximo: 40,4 l/s
Área a conectar com maximal 200 l/(sxha): 2020 m²
Área a conectar com maximal 300 l/(sxha): 1347 m²
